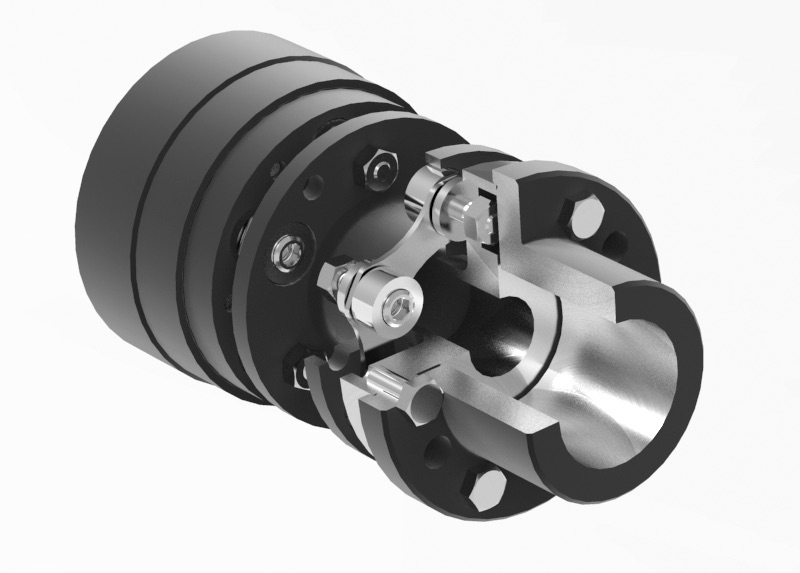

TSKS / TSCS

中トルク用ステンレス鋼製ディスクカートリッジ

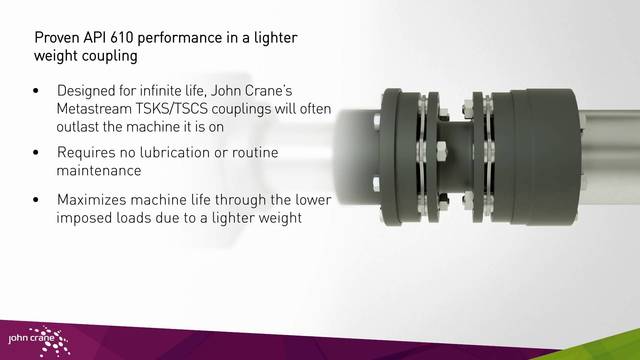

ジョン･クレーンのマスターストリーム Tシリーズスカラップ付フレキシブル金属製メンブレンカップリング。このデザインは高トルクとミスアライメント条件に対してもっとも柔軟なソリューションを提供します。TSK / TSCの範囲は、API 610（ISO 13709）およびISO 14691の厳しい基準を満たすように特別なデザインです。TSK / TSCカップリングは優れた重量比、"装着後手間不要"で信頼性に優れ、石油・ガス、石油化学、発電、およびその他の重要なプロセス産業でのポンプ、モーター、およびタービン駆動の動力伝導要件を満たしています。

特長

カリフォルニア州法：プロポジション６５警告について（英語）
簡単フィット
インストリックバランス AGMA クラス 9 適合
ポンプアプリケーションに最適です。
高度なミスアライメント能力
機器振動が低減し負荷が軽減することで、機器の耐用年数を延ばせます。
長寿命ステンレス鋼製フレキシブルメンブレン
カートリッジトランスミッションユニットは組立を容易にし、繰り返してバランスを取り続けます。
過重なネジリ荷重が起こった場合には、オーバーロードカラーがフレキシブルメンブレンを保護します。.
万一、メンブレンが破損した場合のスペーサー飛散防止。
ハブにプラー穴を標準装備
セキュリティセルフロック機能によって、ボルトの機能を損なうことなく再使用が可能です。
スペーサーアッセンブリーの取付け、取り外し用に、コンプレッション・ジャッキボルト機能を標準装備

パラメーター

最大シャフト径	6.94" ／ 194mm
最大トルク	13,369 Nm (118,300 lbf in)
過荷重ピーク時トルク	33,423 Nm (295,800 lbf in)
最大周速	25,500 rpm
温度	-67°F ～ 302°F ／ -55°C ～ 150°C

推奨アプリケーション

プロセスポンプ
電気モーター
ギアボックス
スチームタービン
遠心コンプレッサー
その他コンプレッサー
駆動機器
その他回転機器
発電機

併用製品:: Type 48HP; Type 48LP; Type 48MP; Type 48SC
